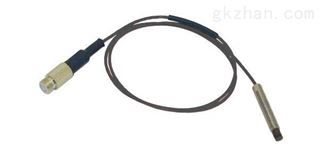

日本AEC電渦流傳感器

簡要描述：

日本AEC電渦流傳感器是一種性能*的非接觸式傳感器，被廣泛應用于在線位移測量。電渦流傳感器是利用被測金屬導體和傳感器之間的電渦流效應進行位移測量。

型號：

瀏覽量：4508

更新時間：2025-11-11

價格：

詳細介紹

日本AEC電渦流傳感器是一種性能*的非接觸式傳感器，被廣泛應用于在線位移測量。電渦流傳感器是利用被測金屬導體和傳感器之間的電渦流效應進行位移測量。
電渦流傳感器能靜態和動態地非接觸、高線性度、高分辨力地測量被測金屬導體距探頭表面的距離。它是一種非接觸的線性化計量工具。電渦流傳感器能準確測量被測體（必須是金屬導體）與探頭端面之間靜態和動態的相對位移變化。電渦流傳感器的原理是，通過電渦流效應的原理，準確測量被測體(必須是金屬導體)與探頭端面的相對位置，其特點是長期工作可靠性好、靈敏度高、抗干擾能力強、非接觸測量、響應速度快、不受油水等介質的影響，常被用于對大型旋轉機械的軸位移、軸振動、軸轉速等參數進行長期實時監測，可以分析出設備的工作狀況和故障原因，有效地對設備進行保護及預維修。
日本AEC電渦流傳感器

非接觸位移、振動、加速度、轉速的測量

日本AEC電渦流傳感器

※ 55系列
A:微型探頭規格

變送器	AEC-55015	AEC-5502	AEC-5503
探頭	PU-015	PU-02A	PU-03A
連接線	PC-03YY
測量范圍	0～300um	0～500um	0～1000um
輸出電壓	0.1mm/V	0.2mm/V	0.2mm/V
解析度	0.5um	0.5um	0.5um
反應頻率	DC～20kHz
工作溫度	-20～180℃
電源	DC±12V～±17V ±40mA

B: 其它探頭規格

變送器		AEC-5505	AEC-5507	AEC-5509	AEC-5514	AEC-5520	AEC-5530	AEC-5540
探頭		PU-05	PU-07	PU-09	PU-14	PU-20	PU-30	PU-40
連接線		PC-03YY
測量范圍		0～2.0mm	0～3.0mm	0～4.0mm	0～6.0mm	0～8.0mm	0～12.0mm	0～16.0mm
輸出電壓		0.2mm/V	0.3mm/V	0.4mm/V	0.6mm/V	0.8mm/V	1.2mm/V	1.6mm/V
解析度		0.5um	0.5um	1.0um	2.0um	3.0um	4.5um	6.0um
反應頻率		DC～20kHz
非線性度		小于±0.5%(10%-90%滿量程），超出部分±1%
工作溫度	探頭	-20～180℃	-20～+120℃
	變送器	-10～+55℃
溫度影響	探頭	±0.05%/℃
	變送器	±0.1%/℃
電源		DC±15V ±40mA

※73系列
73系列的是一種小巧的（48X96），多功能的、低費用的、智能型的監測系統。主要用于旋轉機器的監測。如：渦輪機、空壓機、馬達、發電機、水泵、電扇和鼓風機。它還可以用于機器上點位元的控制。73系列的每一種型號都是獨立的工作。并且每一種型號都是可以和計算機相連，并進行集中控制。能過軟件我們可以將監測的資料儲存在計算機中并進行打印。這樣就可以大大的減少我們維護機器的時間和花費。下面就73系列的型號做一個介紹:
A:傳感器的規格

測量范圍	0～2.4mm（當被測物材料為鐵時）
測量精度	±3%滿量程
分辨率	0.5μm
反應頻率	DC～20KHz
工作溫度	傳感器 -20℃～＋180℃ 傳感器電纜 -20℃～＋105℃ 變送器－10℃～＋70℃
輸出	1V～5V，50Ω 與表頭相連
電源	DC＋11V～＋26V，25mA (從表頭接電源)

73-V	73-D	73-A	73-R

★以上為AEC傳感器的簡單介紹，如果您想了解更多的咨訊，請與我們。

■另提供以下產品：
● 高溫用渦電流位移計
● 高分辨率渦電流位移計，DC～30Hz(0.02um)或80Hz(0.1um)
● 旋轉速度SENSOR 地震SENSOR或開關

(a)為測量不超過12.5mm的相對軸膨脹，一般采用渦流傳感器在輪肩處直接測量；

(b)在輪肩兩側相對地安裝渦流傳感器，再結合監測儀器中的疊加電路，可以測量大約25mm的相對軸膨脹；

(c)如果要測量50mm或更大的相對軸膨脹，經常利用轉軸上錐面進行測量，當錐面移動時，軸向位移就轉換為較小的徑向位移，如錐角14度的錐面轉換率為1：4，對于軸在軸承中浮動引起的真正徑向位移，可以安裝兩個渦流傳感器構成差分電路進行補償；

(d)為雙錐面采用這種方法測量相對軸位移，同樣是一傳感器測量相對軸膨脹，一個傳感器補償軸的徑向浮動；

(e)如果空間有限或者軸肩太低或太小，或者相對軸膨脹太大，通常采用擺式傳感器進行測量。擺端的磁性使得擺能跟隨軸肩運動，這樣通過非接觸傳感器測量擺固定點附近的運動就能測量相對軸膨脹
